ATSC A/85 中的 DialNorm 和 DRC

客戶又有新的 audio 專家來開會了, 只好考前猜題準備一下相關背景知識.

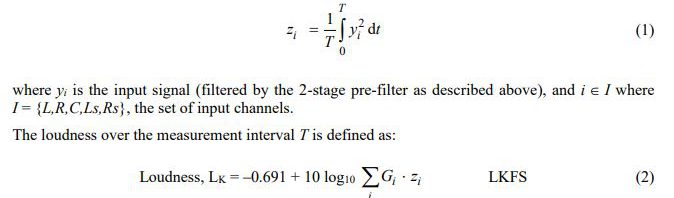

首先是整體音量的方面, 這裡有一篇中文的介紹非常棒 [3]. 看了以後對 audio normalization 會有基本的了解. 計算音量的方式有 A-weight (acoustic) 和 K-weight (單純對頻域 weighting), 把整片每個聲道掃完就會得到平均音量 [6]. ITU-R BS.1770 的公式 (2) 給了一個測量 loudness 方法 [6], 它的另外一個主題是測 True Peak.

接下來專注討論人聲的部分, 在 objective audio 的時代, 據說聲音該大聲就大聲, 該小聲就小聲, 但人聲必須是正常而且受到規範的 (CALM) [7]. CALM 言明要規範的是 perceived loudness, 然後又說 “Perceived loudness compliance is based on Dialog
Normalization – dialnorm. Dialnorm is defined in ATSC A/85″, 所以 DialNorm = Perceived loudness.

DialNorm 是一個 metadata. 它的值介於 0~31, 也就是 -30~0dB 的音量 [1], 其中 0 是 reserved. DialNorm = 1 => 0dB, DialNorm = 31 => -30dB.  DialNorm = 12 表示很大聲, DialNom = 27 表示溫和 (soft). [2]

ATSC A/85 對 DialNorm 的規範是 -24 LKFS (想成 dB 就好) [4], 並且允許大約 ± 2dB 的量測誤差. 在 AC3 的碼流中會帶著這個 metadata, 而這裡的 0dB 是片源允許的最大音量. 我們可以透過調整電視音量, 讓電視的輸出的人聲落在 DialNorm 的上下區間 (comfort zone) [5].

根據 A/85.  電視節目製作人應該要保證他們的輸出都有適當的 DialNorm 控制, 包括所有片源都固定一個 DialNorm (fixed), 或者對每部片子預設一個值 (preset), 或者是可以從外部動態取得 (agile). 至於插片或是廣告的音量, 當然也要受到管制, 這也是 A/85 的目的. (This ATSC Recommended Practice (RP) provides guidance…to effectively control program-to-interstitial loudness.) 但 program-to-interstitial 的音量變化經常都是亂源.

A/85 還講到 DRC (Dynamic Range Control) 有開關是為了要達到 reversible, 不然動態範圍壓下去就無法復原了. 在 P.26 提到: The AC-3 DRC system should not be relied upon to control program-to-interstitial loudness variations. 表示 DRC 也管不了廣告. 在 9.1.3 (P.29) 提到, DialNorm 是反映整部片子音量的準則, 所謂太大聲大小聲要拉起來壓下去, 都是依據 DialNorm 做判斷標準.

然後 9.1.4 解釋了 Dolby MS12 (密) 文件中沒有解釋的 profile, 幸好在公開的文件中就有講. AC3 定義了五種 profile, MS12 多一種 null profile. 但 9.1.5 有講到 DRC = “none", 也就是沒有 DRC 開關的選項.

• Music Light
• Music Standard
• Film Light
• Film Standard
• Speech

基本上這五種 profile 都跟 DialNorm 有關, 因為 Music 沒有對白, Speech 全部都是對白, 所以不同 profile 就代表不同的 DRC 調整. Light 跟不 light 的區別在於, light 版有比較多的 null area, 所以調的地方比較少.

(The “Light” versions of the profiles have a much wider null area. Thus, gain reduction or expansion begins farther away from average program audio, resulting in less gain reduction or expansion than with the “Standard” version of the profile.)

這也解釋了 [3] 裡面提到, Youtube 大約是 -13 LUFS, 而 Spotify 是 -14 LUFS (LHFS = LKFA). Youtube 基本上是 movie, Spotify 基本是 music. 如果對 Speech profile 開 DRC, 理論上會造成失真. 因為它已經全部都是人聲了, 壓了應該會破壞朗誦效果, 哈!

DRC 又可以分為有 metadata 和沒有 metadata. 有 metadata 就是前面講的這些, 沒有 metadata 的就像是 AGC (automatic gain control). 因為沒有 metadata, 所以是 irreversible.

[REF]

1. https://en.wikipedia.org/wiki/Dialnorm
2. https://www.atsc.org/wp-content/uploads/2015/03/Techniques-for-establishing-and-maintaining-audio-loudness-1.pdf
3. 有關Audio normalization兩三事
4. loudness, K-weighted, relative to full scale, measured with equipment that implements
   the algorithm specified by BS.1770. A unit of LKFS is equivalent to a decibel.
5. Comfort Zone – the Comfort Zone is a range ( +2.4dB, -5.4dB) of the change to audio loudness that was found to be acceptable to a sample of listeners. The 0 dB point on the Comfort Zone scale is the average Target Loudness value or dialnorm of the channel.
6. https://www.itu.int/dms_pubrec/itu-r/rec/bs/R-REC-BS.1770-4-201510-I!!PDF-E.pdf
7. https://www.ensembledesigns.com/file_download/640/Ensemble_CALM_wp.pdf
